Altium Designer 電路設計與 PCB Layout
服務範圍
Gerber、BOM、製板規格與打件注意事項
韌體燒錄、樣品測試與功能驗證
客製機殼、訊號線材、配線與現場整合
CAN Bus、感測器、馬達控制與設備訊號整合
小量試產、驗證、量產協助與文件整理
交付內容
Gerber / BOM / Layout 資料
可測試樣品板與韌體燒錄檔
製作規格、零件方向與打件注意事項
硬體驗證紀錄與後續改版建議
資料依據
- CVM 專案：韌體、Gerber/BOM、Master/Slave 電路板樣品與 18Ch 高共膜電壓量測
- 第二代 CVM：LTC6806、LTC6813 負電壓電路與 Layout
- 新三興 MWU 智慧倉儲標籤：自製硬體、韌體、中央控制器、顯示與背板機構
- GoCone 智慧錐形杯：9 組錐形杯架、互動訓練與雲端資料流程的硬體規劃
- LED 電路板絕緣測試：12Ch 可正可負切換 PCB、PCIe I/O、RS232 絕緣電阻計與 PC 軟體
- 馬達轉板 PCB 補充資料：FR-4、2 層板、線寬線距、元件方向與打件注意事項
- 2023 公司簡介：客製化機殼與電路板、優化訊號與產品配線
相關案例
這些案例與本服務直接相關，可點進去看更完整的範圍與交付內容。
Cell Voltage Monitor 電路板與韌體
- 需求
- CVM 專案包含韌體、Gerber/BOM、Master/Slave 樣品板、18Ch 高共膜電壓量測與第二代改版。
- 做法
- 韌體開發與燒錄檔
- 成果
- 完成從設計到樣品測試的硬體開發鏈
- 可討論
- PCB 與客製硬體需求
- CVM
- Gerber
- BOM
- 韌體
LED 電路板絕緣測試系統
- 需求
- 針對 LED 電路板絕緣測試需求，整合 12Ch 客製 PCB、RS232 絕緣電阻計、PCIe I/O 與 PC 軟體。
- 做法
- 12Ch 可正可負切換 PCB 設計
- 成果
- 把電路板測試需求落成可操作的 PC + PCB 系統
- 可討論
- PCB 與客製硬體需求
- PCB Layout
- 絕緣測試
- RS232
- PCIe I/O

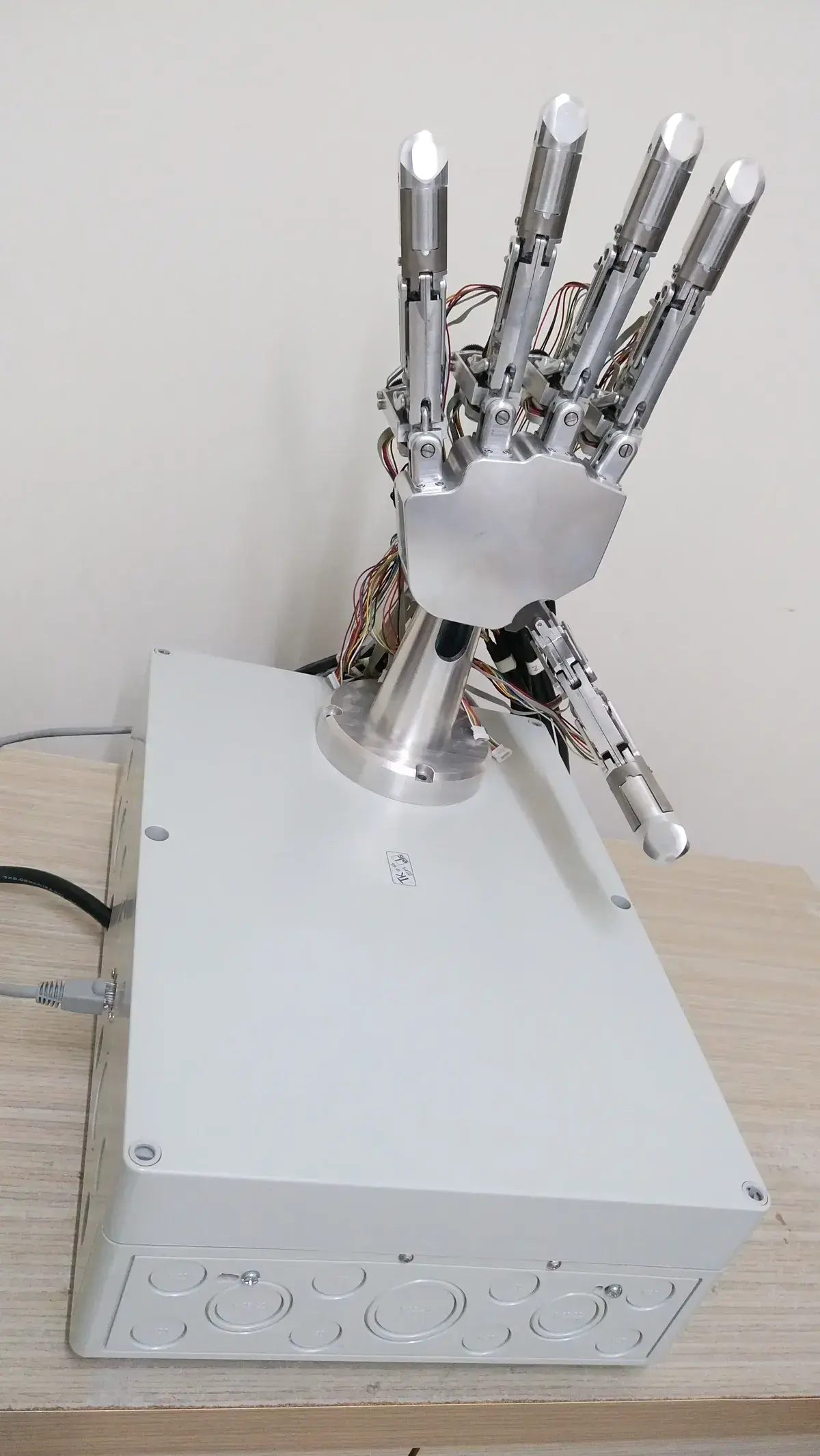

15 軸手掌與客製控制
- 需求
- 整合多軸機構、電路板設計、FPGA、Realtime 與 UI 介面開發。
- 做法
- 電路板設計
- 成果
- 展現軟硬體整合與控制能力
- 可討論
- 設備 PC 軟體需求
- 多軸控制
- FPGA
- Realtime
- UI
GoCone 智慧錐形杯上肢復健與雲端分析系統
- 需求
- GoCone 公開手冊與 2019 DM 可對應的復健設備案例，整合錐形杯互動訓練、動作紀錄、雲端資料庫與評估分析流程。
- 做法
- 可調式高度控制與 9 組錐形杯架互動
- 成果
- 保留實體錐形杯觸感，同時加入互動式回饋
- 可討論
- 設備 PC 軟體需求
- GoCone
- 上肢復健
- 錐形杯
- 雲端分析
TPMS 工廠端 PCB 管理系統
- 需求
- 建立工廠端 HMI、本地 MySQL、資料搜尋、條碼標籤列印與 QR Code 匯入。
- 做法
- 工廠端 HMI
- 成果
- 把工廠端資料流與標籤列印整合
- 可討論
- 設備 PC 軟體需求
- MySQL
- QRCode
- 標籤列印
- 資料搜尋
自製 MWU 智慧倉儲標籤硬韌體
- 需求
- 開發 MWU 智慧倉儲標籤的硬體、韌體、中央控制器、標籤主機、背板與傳輸線材。
- 做法
- 智慧倉儲標籤韌體開發
- 成果
- 把軟體儲位需求延伸成可落地的硬體模組
- 可討論
- 設備 PC 軟體需求
- 韌體
- 客製硬體
- 智慧標籤
- 倉儲
下一步
下一步：評估 PCB / 硬體 需求
先提供設備狀況、現場限制與希望完成的結果即可；不需要一開始就整理完整規格。
Altium Designer 電路設計與 PCB LayoutGerber、BOM、製板規格與打件注意事項韌體燒錄、樣品測試與功能驗證
常見問題
把初步詢問時最常需要確認的事項先整理出來，方便評估範圍與時程。
羿豐主要承接哪些服務？
主要提供 SECS/GEM 軟體開發、設備 PC 軟體與 HMI、機器視覺與自動化檢測、PCB 設計與客製硬體整合。
可以協助既有設備補 SECS/GEM 或資料上報嗎？
可以。可依現場設備流程、Host/EAP 規格、SVID/CEID/Alarm/Recipe/Remote Command 等需求整理資料點、開發通訊與協助測試。
SECS/GEM 專案初期會先確認什麼？
會先確認設備流程、Host 或 EAP 規格、通訊方式、資料點、Alarm、Recipe、Remote Command、驗收方式與現場測試時程，再拆成可報價與可交付的範圍。
只做軟體，還是能一起處理硬體與現場整合？
羿豐可處理設備 PC 軟體、HMI、PLC/儀器通訊、資料庫、PCB、客製硬體與現場調機，依專案範圍拆分交付內容。
傳產或車用產線可以只做資料紀錄、SCADA 或防呆改善嗎？
可以。案例資料包含車用產線扭力、防呆、條碼、電子看板、SCADA、無紙紀錄器、天平與反應爐資料紀錄，可依既有設備狀態做局部改善或整站整合。
機器視覺案會包含相機、光源與資料保存嗎？
可依需求規劃工業相機、鏡頭、光源、控制器、視覺主機、辨識演算法、校正流程、影像存檔與結果資料格式，也能與 Robot、SECS 或設備 PC 軟體整合。
PCB 與客製硬體可以做到什麼程度？
可協助原理圖、PCB Layout、Gerber、BOM、樣品焊接、韌體燒錄、功能測試與設備訊號整合，適合少量客製、樣品驗證或搭配設備專案交付。
服務地區到哪裡？
目前公開服務地區以台灣為主，北至淡水、南至高雄，可依專案安排遠端討論、現場測試與導入。
初步詢問需要準備哪些資料？
建議先提供設備用途、既有控制器或通訊介面、希望完成的上報或檢測項目、現場限制、預期時程，以及可公開或可討論的規格文件。
公開案例會揭露客戶或現場機密嗎？
不會。網站公開版只保留可對外說明的服務範圍、交付內容與成果；敏感客戶、站點、設備商、完整點位、內部路徑與未核對照片不放入前台。
